成人天堂视频理伦片丨国产98在线传媒麻豆有限公司丨国产精品人成视频国模丨麻豆人妻少妇精品无码专区丨樱花草在线社区www日本影院丨人妻少妇无码精品视频区丨日产成品片a直接观看入丨亚洲一区二区小说丨亚州av免费丨中文字幕亚洲无线码a丨在线观看国产欧美丨欧美 日韩 国产 成人 在线观看丨久久久视丨五月丁香国产在线视频丨91.久久丨亚洲国产精品线久久丨www一起操丨麻豆一精品传媒卡一卡二传媒短视频丨国产露出视频丨成人午夜精品久久久久久久

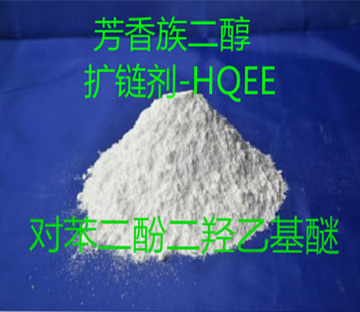

 化學名稱:氫醌-雙(β-羥乙基)醚,104-38-1,對苯二酚二羥乙基醚(芳香族二醇擴鏈劑HQEE)-固體

分子式:C10H14O4

分子量:198.20

CAS NO.:104-38-1

對苯二酚二羥乙基醚,104-38-1(芳香族二醇擴鏈劑HQEE)-固體是一種對稱的芳香族二醇擴鏈劑。它與MDI有著良好的配伍性,能明顯提高、改善制品的抗張強度、硬度和回彈性能。 HQEE/MDI是與MOCA/TDI并列的一個PU彈性體系列,使用該產(chǎn)品的PU一般用于對產(chǎn)品物理性能有高要求的領(lǐng)域.

HQEE是一種代替MOCA的新型無毒擴鏈劑。廣泛應用于MDI的PUR體系（CPU、TPU、MPU）中。能顯著提高PUR制品的耐溫等級、力學性能（撕裂強度、剪切性、硬度、回彈性等），提高MPU膠料儲存穩(wěn)定性、防止燒焦。很好地改善和調(diào)節(jié)了PUR的性能。MDI/HQEE常用于對制品物理性能有高要求的領(lǐng)域。如：油井密封件、叉車輪胎、液壓汽缸密封件、傳送帶等PU制品，對改善高回彈微孔泡沫制品性能很有幫助。

擴鏈劑是澆注型聚氨型彈性體的三個主要組份之一。對苯二酚雙（β-羥乙基） 醚（HQEE）是主要用于二苯基甲烷二異氰酸酯（MDI）的一種擴鏈劑。這種擴鏈劑體系生產(chǎn)的彈性體主要作重載應用, 例如鏟車輪胎、油井和液壓設備密封、粗料槽襯里和滑冰板輪等。然而, 若對HQEE的使用性能不了解, 就不能得到最佳產(chǎn)品。
一般來說, 用MOCA為擴鏈劑生產(chǎn)彈性體的設備, 也能用于HQEE體系的生產(chǎn)。但二者的工藝是明顯不同的。HQEE和MOCA在將近相同的溫度（100℃）熔融，但MOCA會出現(xiàn)過冷而不結(jié)晶。HQEE不會出現(xiàn)過冷，但加工設備中必須保持110-116℃（最高122℃）。HQEE熔罐必須均勻加熱到110℃以上， 緩慢攪動以防止表面和罐壁上起沫。用于HQEE的工藝設備管線要適當?shù)乇睾图訜? 以防止出現(xiàn)“ 冷點” 而造成管線堵塞和HQEE預聚物混合比的誤差。
MOCA/預聚物的混合比可在理論值的90～100%范圍內(nèi)變化, 仍能得到理想的制品。然而, 對于HQEE體系, 必須精確控制二醇擴鏈劑/預聚物的比例, 才能得到最佳產(chǎn)品性能。預聚物也應保持在110℃下，并且在HQEE與預聚物混合后, 必須維持溫度以防止HQEE結(jié)晶。整個成型溫度必須保持在110-120℃之間。對于薄制件需要較高的溫度。低于上述溫度時將導致HQEE結(jié)晶出現(xiàn)疵點。烘箱或模具加熱設備必須超過所要求的成型溫度。

未催化的HQEE/MDI彈性體的流化時間, 對于薄制件(如墊圈)大約需2小時;對于厚制件(如鏟車輪胎)能明顯減少脫模時間。
為了降低擴鏈劑的熔融溫度以達到降低加工溫度的目的, 可將HQEE與其它二醇、三醇和工業(yè)擴鏈劑混合使用。常用的比例是HQEE為80-90% , 二醇或三醇為10-20%。

制品的某些缺陷, 可通過改進操作而避免。表面白霜是由于擴鏈劑/預聚物混合或成型溫度太低, 或是由于模具溫度太低而造成。模壓制品的表面刻痕是由于混合不當或模具過早關(guān)閉而引起的。模制品表面翹曲則表明模具可能關(guān)閉過晚。

應用范圍

油井密封件、叉車輪胎、液壓汽缸密封件、傳送帶等PU制品,還可用于氨綸.

包裝

紙箱,20kg裝(內(nèi)為2kg小包裝)

儲存

對苯二酚二羥乙基醚,104-38-1(芳香族二醇擴鏈劑HQEE)-固體有吸濕性,所以應置于密閉容器中,放在通風干燥處,防止吸潮。包裝桶中要放干燥劑。如果一次沒有用完,應把剩余部分重新密封好。HQEE對光線(UV)比較敏感,在紫外光的作用下會變成黃色或褐色.
